Trong các hệ thống công nghiệp hoạt động ở nhiệt độ cao, việc lựa chọn vật liệu phù hợp đóng vai trò quan trọng trong việc đảm bảo hiệu suất và tuổi thọ thiết bị. Ống Inox 321 là dòng thép không gỉ Austenitic được bổ sung Titanium (Ti), nổi bật với khả năng chịu nhiệt, chống oxy hóa và chống ăn mòn liên tinh thể sau hàn. Nhờ những ưu điểm này, sản phẩm được ứng dụng rộng rãi trong các ngành dầu khí, hóa chất, nhiệt điện, hàng không và sản xuất công nghiệp. Hãy cùng tìm hiểu đặc điểm, thông số kỹ thuật, ứng dụng và báo giá ống Inox 321 trong bài viết dưới đây.

Ống Inox 321 là gì?

Ống inox 321 là dòng ống thép không gỉ Austenitic được sản xuất từ mác thép SUS321, còn được biết đến với các ký hiệu AISI 321, UNS S32100 hoặc EN 1.4541 tùy theo từng hệ tiêu chuẩn.

Điểm nổi bật của inox 321 là được bổ sung Titanium (Ti) vào thành phần hóa học. Titanium có tác dụng ổn định cacbua, hạn chế hiện tượng kết tủa cacbua Crom tại vùng ảnh hưởng nhiệt khi hàn. Nhờ đó, vật liệu có khả năng chống ăn mòn liên tinh thể tốt hơn so với inox 304, đặc biệt trong điều kiện nhiệt độ cao.

So với các loại inox Austenitic thông dụng, ống inox 321 được đánh giá là giải pháp tối ưu cho những hệ thống phải vận hành liên tục trong môi trường nhiệt độ cao hoặc chịu tác động của quá trình oxy hóa kéo dài.

Thành phần hóa học của ống Inox 321

Thành phần hóa học của ống inox 321 có nhiều điểm tương đồng với inox 304, tuy nhiên được bổ sung Titanium (Ti) nhằm tăng khả năng ổn định cấu trúc vật liệu khi làm việc ở nhiệt độ cao. Nhờ đó, inox 321 hạn chế hiện tượng kết tủa cacbua crom tại vùng ảnh hưởng nhiệt sau khi hàn, giúp nâng cao khả năng chống ăn mòn liên tinh thể và kéo dài tuổi thọ sản phẩm trong các môi trường làm việc khắc nghiệt.

Thành phần hóa học tiêu chuẩn của inox 321 được thể hiện trong bảng dưới đây:



Trong đó:

• Crom (Cr) tạo nên lớp màng oxit bảo vệ trên bề mặt, giúp ống inox 321 có khả năng chống ăn mòn và chống oxy hóa hiệu quả.
• Niken (Ni) giúp tăng độ dẻo, độ bền và cải thiện khả năng chống ăn mòn trong nhiều môi trường khác nhau.
• Titan (Ti) là nguyên tố đặc trưng của inox 321, có tác dụng liên kết với carbon để ngăn chặn hiện tượng kết tủa cacbua crom khi vật liệu làm việc hoặc hàn ở nhiệt độ cao. Đây là yếu tố giúp inox 321 vượt trội hơn inox 304 trong các ứng dụng chịu nhiệt.
• Các nguyên tố như Mangan (Mn), Silic (Si), Nitơ (N), Đồng (Cu) góp phần nâng cao cơ tính, khả năng gia công và tăng độ ổn định của vật liệu, trong khi hàm lượng Carbon (C), Lưu huỳnh (S) và Photpho (P) được kiểm soát ở mức thấp nhằm đảm bảo khả năng chống ăn mòn và tính hàn của sản phẩm.

Nhờ thành phần hóa học được tối ưu, ống inox 321 có khả năng duy trì độ bền cơ học, chống oxy hóa và chống ăn mòn hiệu quả trong môi trường nhiệt độ cao, trở thành lựa chọn phù hợp cho các hệ thống lò hơi, đường ống dẫn khí nóng, thiết bị trao đổi nhiệt, ngành hóa chất và dầu khí.

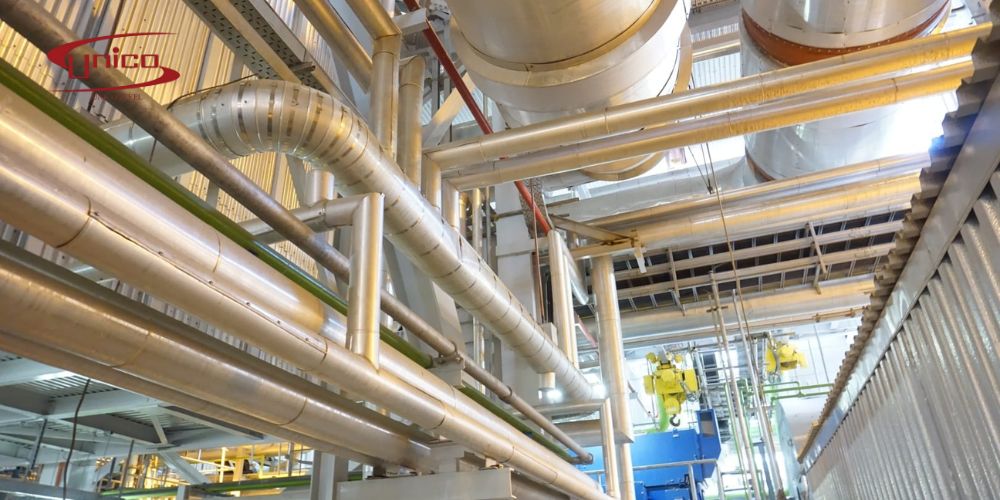

Ống inox 321 đáp ứng tốt các ứng dụng yêu cầu chịu nhiệt, chống ăn mòn và độ bền lâu dài | Unicosteel

Đặc điểm nổi bật của ống Inox 321

Vật liệu không chỉ có khả năng làm việc ổn định trong môi trường nhiệt độ cao mà còn duy trì độ bền cơ học, chống oxy hóa và hạn chế ăn mòn sau khi hàn. Chính những đặc tính này đã giúp ống inox 321 trở thành lựa chọn lý tưởng trong các ngành công nghiệp như nhiệt điện, dầu khí, hóa chất, năng lượng và sản xuất thiết bị chịu nhiệt.

Khả năng chịu nhiệt cao

Ống inox 321 có khả năng làm việc ổn định trong môi trường nhiệt độ cao mà vẫn giữ được độ bền cơ học và tính ổn định của vật liệu. Nhờ thành phần Titanium, sản phẩm hạn chế hiện tượng giảm cơ tính khi tiếp xúc với nhiệt trong thời gian dài, phù hợp với các hệ thống lò hơi, lò nung và đường ống dẫn khí nóng.

Chống oxy hóa hiệu quả

Hàm lượng Crom từ 17–19% giúp hình thành lớp màng oxit bảo vệ trên bề mặt, hạn chế quá trình oxy hóa khi làm việc trong môi trường nhiệt độ cao. Điều này giúp kéo dài tuổi thọ của hệ thống, đồng thời giảm chi phí bảo trì và thay thế trong quá trình vận hành.

Chống ăn mòn liên tinh thể sau hàn

Đây là ưu điểm nổi bật nhất của inox 321 so với inox 304. Titanium liên kết với Carbon, ngăn chặn hiện tượng kết tủa cacbua Crom tại vùng ảnh hưởng nhiệt trong quá trình hàn. Nhờ đó, ống inox 321 có khả năng chống ăn mòn liên tinh thể tốt hơn, đảm bảo độ bền và tính ổn định của mối hàn.

Độ bền cơ học cao

Ống inox 321 có khả năng chịu áp lực và chịu tải tốt, ít bị biến dạng khi làm việc trong điều kiện nhiệt độ và áp suất cao. Đặc tính này giúp sản phẩm đáp ứng yêu cầu của nhiều hệ thống công nghiệp vận hành liên tục và trong môi trường khắc nghiệt.

Dễ gia công và hàn

Mặc dù có khả năng chịu nhiệt cao, ống inox 321 vẫn dễ dàng gia công bằng các phương pháp cắt, uốn, hàn và tạo hình thông dụng. Sau khi hàn, vật liệu vẫn duy trì được khả năng chống ăn mòn mà không cần xử lý nhiệt bổ sung trong nhiều ứng dụng.

Tuổi thọ sử dụng lâu dài

Sự kết hợp giữa khả năng chịu nhiệt, chống oxy hóa, chống ăn mòn và độ bền cơ học cao giúp ống inox 321 có tuổi thọ sử dụng vượt trội. Đây là giải pháp kinh tế cho các doanh nghiệp khi cần đầu tư hệ thống đường ống hoặc thiết bị hoạt động ổn định trong thời gian dài.

Ống Inox 321 chịu nhiệt cao, chống oxy hóa và chống ăn mòn hiệu quả | Unicosteel

Xem thêm: Thép ống lục giác S20C đủ quy cách tại UNICO

Phân loại ống Inox 321

Ống Inox 321 đúc

Ống inox 321 đúc được sản xuất bằng phương pháp đùn hoặc kéo nóng từ phôi đặc, hoàn toàn không có mối hàn trên thân ống.

Nhờ kết cấu đồng nhất, sản phẩm có khả năng chịu áp lực, chịu nhiệt và chịu ăn mòn rất tốt. Đồng thời, nguy cơ rò rỉ gần như được loại bỏ, giúp đảm bảo độ an toàn cho các hệ thống vận hành trong điều kiện khắc nghiệt.

Ứng dụng

• Đường ống dầu khí.
• Nhà máy hóa chất.
• Lò hơi áp suất cao.
• Thiết bị trao đổi nhiệt.
• Nhà máy điện.

Ống Inox 321 hàn

Ống inox 321 hàn được sản xuất từ tấm inox cán phẳng, sau đó tạo hình và hàn dọc theo thân ống.

So với ống đúc, loại ống này có chi phí thấp hơn, đa dạng kích thước và đáp ứng tốt các nhu cầu sử dụng phổ thông.

Ứng dụng

• Hệ thống dẫn nước.
• Đường ống dẫn khí.
• Kết cấu công nghiệp.
• Thiết bị cơ khí.
• Nhà xưởng.

Ứng dụng của ống Inox 321 trong thực tế

Với khả năng chịu nhiệt cao, chống oxy hóa hiệu quả và hạn chế ăn mòn liên tinh thể sau hàn, ống inox 321 được sử dụng rộng rãi trong nhiều ngành công nghiệp yêu cầu vật liệu có độ bền cao và làm việc ổn định trong điều kiện khắc nghiệt. Tùy theo đặc điểm của từng hệ thống, sản phẩm có thể được lựa chọn ở dạng ống đúc hoặc ống hàn nhằm đáp ứng yêu cầu về áp suất, nhiệt độ và môi trường làm việc.

Hệ thống lò hơi và thiết bị chịu nhiệt

Ống inox 321 được sử dụng phổ biến trong các hệ thống lò hơi công nghiệp, lò nung, lò đốt và các thiết bị gia nhiệt nhờ khả năng chịu nhiệt độ cao và duy trì độ bền cơ học trong thời gian dài. Vật liệu giúp hạn chế biến dạng, nứt gãy do giãn nở nhiệt, góp phần nâng cao hiệu quả vận hành của hệ thống.

Ngành dầu khí

Trong ngành dầu khí, ống inox 321 được sử dụng trong nhiều hệ thống và thiết bị yêu cầu khả năng chịu nhiệt, chịu áp lực và chống ăn mòn cao, bao gồm:

• Đường ống dẫn khí nóng.
• Đường ống áp lực.
• Hệ thống dẫn hơi và khí trong nhà máy lọc hóa dầu.
• Thiết bị khai thác và xử lý dầu khí.
• Thiết bị trao đổi nhiệt.
• Hệ thống đường ống tại các giàn khoan và nhà máy chế biến dầu khí.

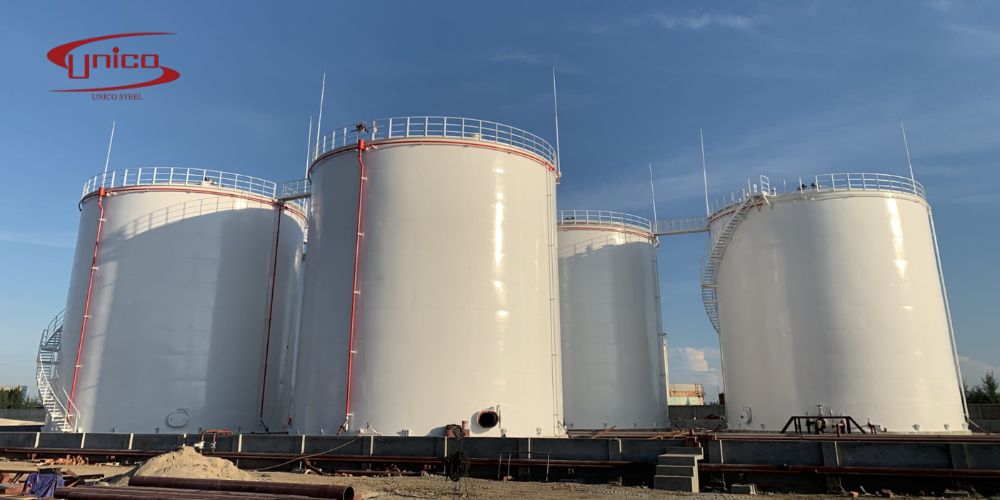

Ống inox 321 là lựa chọn lý tưởng cho đường ống áp lực và thiết bị trong ngành dầu khí | Unicosteel

Công nghiệp hóa chất

Các nhà máy hóa chất thường sử dụng ống inox 321 cho hệ thống dẫn hóa chất, khí nóng hoặc hơi nước. Nhờ khả năng chống ăn mòn và chịu nhiệt tốt, vật liệu góp phần đảm bảo an toàn, kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.

Thiết bị trao đổi nhiệt

Ống inox 321 là lựa chọn phù hợp để sản xuất các thiết bị trao đổi nhiệt như bộ gia nhiệt, bộ làm mát, bình ngưng và bộ quá nhiệt. Khả năng truyền nhiệt ổn định cùng độ bền cao giúp thiết bị vận hành hiệu quả trong môi trường nhiệt độ lớn.

Ngành hàng không và năng lượng

Trong lĩnh vực hàng không và năng lượng, ống inox 321 được sử dụng để chế tạo nhiều chi tiết và hệ thống chịu nhiệt, đáp ứng yêu cầu kỹ thuật khắt khe về độ bền và khả năng làm việc ở nhiệt độ cao, bao gồm:

• Hệ thống ống xả của động cơ.
• Các chi tiết trong động cơ phản lực.
• Hệ thống tua-bin khí.
• Đường ống dẫn khí nóng và hơi nóng.
• Thiết bị trao đổi nhiệt trong nhà máy điện.
• Các bộ phận chịu nhiệt của hệ thống phát điện và năng lượng.

Công nghiệp luyện kim và xi măng

Trong ngành luyện kim, xi măng và nhiệt luyện, ống inox 321 được ứng dụng để chế tạo nhiều hệ thống và thiết bị phải làm việc trong môi trường nhiệt độ cao, nhiều bụi và khí nóng, bao gồm:

• Hệ thống đường ống dẫn khí nóng.
• Hệ thống ống khói công nghiệp.
• Lò nung và lò nhiệt luyện.
• Thiết bị trao đổi nhiệt.
• Hệ thống thu hồi khí thải nhiệt.
• Các thiết bị chịu nhiệt trong dây chuyền sản xuất xi măng và luyện kim.

Ngành sản xuất công nghiệp nặng

Trong các ngành công nghiệp nặng, ống inox 321 được sử dụng để chế tạo và lắp đặt nhiều hệ thống, thiết bị làm việc trong điều kiện nhiệt độ cao và môi trường khắc nghiệt, bao gồm:

• Hệ thống đường ống trong nhà máy phân bón.
• Thiết bị và đường ống của nhà máy giấy.
• Dây chuyền chế tạo máy và cơ khí công nghiệp.
• Hệ thống dẫn khí nóng, hơi nóng trong các nhà máy sản xuất.
• Thiết bị nhiệt luyện và lò công nghiệp.
• Các dây chuyền sản xuất yêu cầu vật liệu có khả năng chịu nhiệt, chống oxy hóa và chống ăn mòn.

Ống inox 321 được ứng dụng rộng rãi trong các hệ thống công nghiệp làm việc ở nhiệt độ cao | Unicosteel

Xem thêm: Thép Corten – thép có tác dụng kháng thời tiết

Unico Steel - Đơn vị cung cấp Ống Inox 321 uy tín, chất lượng cao

Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thép và inox công nghiệp, Unico Steel tự hào là đối tác tin cậy của nhiều doanh nghiệp trong các ngành dầu khí, hóa chất, nhiệt điện, chế tạo máy và xây dựng công nghiệp. Chúng tôi cung cấp ống inox 321 chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật quốc tế, phù hợp với nhiều yêu cầu sử dụng từ dân dụng đến các dự án công nghiệp quy mô lớn.

Khi lựa chọn ống inox 321 tại Unico Steel, khách hàng sẽ nhận được nhiều lợi ích:

• Cung cấp ống inox 321 đúc và ống inox 321 hàn với đa dạng quy cách, kích thước và độ dày.
• Sản phẩm đạt các tiêu chuẩn quốc tế như ASTM, JIS, EN, đảm bảo chất lượng và độ bền.
• Đầy đủ chứng chỉ CO, CQ, minh bạch về nguồn gốc xuất xứ.
• Nguồn hàng ổn định, đáp ứng nhanh các đơn hàng từ số lượng nhỏ đến các dự án lớn.
• Hỗ trợ cắt quy cách theo yêu cầu, giúp tiết kiệm thời gian và chi phí gia công.
• Đội ngũ kỹ thuật giàu kinh nghiệm tư vấn lựa chọn vật liệu phù hợp với từng môi trường làm việc.
• Chính sách giá cạnh tranh cùng dịch vụ giao hàng nhanh trên toàn quốc.

---
